Comprendre la séparation des phases de caoutchouc dans les formulations époxy

Pourquoi la séparation des phases du caoutchouc est importante dans le durcissement de l'époxy

Ajouter du caoutchouc liquide à une résine époxy ne consiste pas simplement à mélanger deux matériaux et à espérer une meilleure résistance aux chocs. La performance finale dépend fortement de ce qui se passe pendant le durcissement.

Un caoutchouc liquide réactif peut initialement se dissoudre dans la résine époxy, mais sa compatibilité peut changer à mesure que le réseau époxy se développe. À mesure que le poids moléculaire augmente et que la réticulation se poursuit, le caoutchouc peut devenir moins compatible avec le réseau thermodurci croissant. Le système se sépare ensuite en une phase riche en caoutchouc dispersée dans une phase continue riche en époxy.

Cette séparation des phases du caoutchouc est l’un des mécanismes clés à l’origine des systèmes époxy renforcés. Lorsqu'il est contrôlé correctement, il crée des domaines de caoutchouc microscopiques capables d'absorber et de redistribuer les contraintes. Lorsqu’elle se produit trop tôt, trop tard ou de manière trop étendue, le résultat peut être une mauvaise transparence, une viscosité accrue, une faible adhérence ou des propriétés mécaniques incohérentes.

Pour les formulateurs travaillant avec le CTBN pour les résines époxy , il est donc plus utile de comprendre cette transition que de simplement comparer la teneur en caoutchouc.

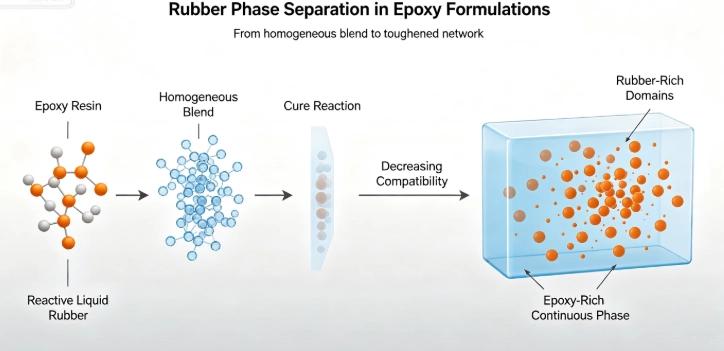

Que se passe-t-il pendant le durcissement

Le point de départ est la compatibilité entre le caoutchouc liquide et l’époxy non durci.

Un caoutchouc réactif tel que le CTBN contient des groupes fonctionnels carboxyle qui peuvent interagir ou réagir avec la chimie époxy. Avant le durcissement, le caoutchouc peut être raisonnablement bien dispersé dans la résine. Une fois la réaction de durcissement commencée, la phase époxy développe progressivement un réseau tridimensionnel.

À un certain point, le réseau époxy en croissance devient thermodynamiquement moins favorable pour que le caoutchouc reste uniformément dissous. De petites régions riches en caoutchouc commencent à se former. Ces domaines continuent de se développer à mesure que la guérison progresse.

Le point important est que la séparation de phases n’est pas nécessairement un défaut. La séparation de phases contrôlée est souvent le mécanisme qui confère à l’époxy modifié au caoutchouc sa meilleure ténacité à la rupture.

La morphologie est généralement constituée de particules de caoutchouc dispersées dans une matrice époxy continue. Sous charge mécanique, ces particules peuvent influencer la propagation des fissures par le biais de mécanismes tels que la déformation plastique locale, la cavitation et la déformation par cisaillement de l'époxy environnant.

La morphologie finale dépend de plusieurs variables plutôt que de la seule concentration en caoutchouc :

· Fonctionnalité du caoutchouc et structure chimique

· Poids moléculaire et viscosité

· Teneur en acrylonitrile dans le caoutchouc nitrile

· Chimie des époxy et des agents de durcissement

· Chargement du caoutchouc

· Température et temps de durcissement

· Compatibilité initiale entre le caoutchouc et la résine

C'est pourquoi deux formulations contenant le même pourcentage de caoutchouc liquide peuvent présenter une résistance aux chocs et une ténacité à la rupture très différentes.

CTBN et formation de domaines riches en caoutchouc

Le caoutchouc CTBN est largement utilisé pour le durcissement des époxy car sa terminaison carboxyle fournit une voie d'interaction avec les formulations époxy tandis que le squelette butadiène-acrylonitrile contribue au comportement élastomère.

L'équilibre est important. Le caoutchouc a besoin d'une compatibilité suffisante avec l'époxy pour obtenir une bonne dispersion initiale, mais le système durci a également besoin d'une force motrice thermodynamique suffisante pour produire une phase de caoutchouc dispersée utile.

Si la compatibilité reste trop élevée tout au long du durcissement, le caoutchouc risque de ne pas avoir la morphologie nécessaire à un durcissement efficace. Si l'incompatibilité se développe trop rapidement, de plus grandes régions riches en caoutchouc peuvent se former avant que le réseau époxy n'ait développé une résistance suffisante pour contrôler leur croissance.

Une formulation utile vise donc une séparation de phase contrôlée plutôt qu'incontrôlée .

Pour les applications où la qualité exacte du CTBN est importante, les formulateurs doivent comparer le poids moléculaire, la viscosité, la teneur en groupes fonctionnels et le niveau d'acrylonitrile plutôt que de sélectionner le matériau uniquement en fonction du nom du CTBN. Le produit CTBN d'En outre peut servir de point de départ lors de l'évaluation d'un caoutchouc liquide réactif pour les formulations époxy.

La relation entre la séparation de phases et la ténacité

L’ajout de caoutchouc liquide n’a généralement pas pour but de rendre l’époxy plus souple. Il s’agit de rendre un thermodurci normalement fragile plus capable de tolérer les contraintes mécaniques.

Lorsqu'une fissure traverse un époxy non modifié, la matrice hautement réticulée a une capacité limitée à dissiper l'énergie. La propagation des fissures peut donc se produire rapidement.

Un système bien conçu modifié par du caoutchouc introduit une deuxième phase qui modifie la façon dont la fissure se développe. Les particules de caoutchouc peuvent caviter sous l'effet d'une contrainte, provoquant une déformation de la matrice époxy environnante. Cela consomme de l’énergie et peut ralentir la croissance des fissures.

Cela crée un compromis de formulation important.

L’objectif n’est pas de créer les plus grosses particules de caoutchouc possibles. La taille des particules, la distribution et la liaison interfaciale doivent fonctionner de concert avec le réseau époxy.

Qu'est-ce qui contrôle la séparation des phases du caoutchouc ?

Chimie du caoutchouc

La structure chimique du caoutchouc a un effet direct sur sa compatibilité avec l’époxy.

Par exemple, CTBN et ATBN peuvent tous deux être pris en compte pour la modification époxy, mais leur fonctionnalité terminale crée des interactions différentes avec la résine et le système de durcissement. CTBN vs ATBN pour la résine époxy est donc une question de formulation plutôt qu'une simple question de savoir quel matériau est le plus résistant.

La terminaison carboxyle du CTBN est particulièrement pertinente lorsque la formulation est conçue autour de réactions époxy impliquant du caoutchouc à fonctionnalité carboxyle. L'ATBN introduit une fonctionnalité aminée et peut produire différents comportements de réaction, cinétiques de durcissement et structures de réseau.

Cette distinction devient importante lors du passage d’une chimie du caoutchouc à une autre sans changer l’époxy ou l’agent de durcissement.

Chargement en caoutchouc

Plus de caoutchouc ne signifie pas automatiquement plus de ténacité.

Avec une charge relativement faible, l'augmentation de la teneur en caoutchouc peut augmenter le nombre de domaines dissipant les contraintes. Cependant, au-delà d'un optimal spécifique à l'application, un excès de caoutchouc peut réduire le module, la résistance, la résistance thermique ou la stabilité dimensionnelle.

Le chargement correct dépend de la propriété cible. Un adhésif structurel, un revêtement flexible et un encapsulant résistant aux chocs peuvent nécessiter des concentrations de caoutchouc très différentes.

Calendrier de guérison

La température de durcissement affecte à la fois la cinétique de réaction et la morphologie des phases.

Un durcissement rapide peut entraîner un développement rapide du réseau époxy, limitant le temps disponible pour la croissance des domaines de caoutchouc. Un durcissement plus lent peut permettre une séparation de phases plus étendue avant que le réseau ne soit complètement développé.

Cela signifie que la même formulation de CTBN peut produire une morphologie différente dans différentes conditions de durcissement .

Pour le développement de la production, modifier le programme de durcissement sans surveiller les propriétés mécaniques peut rendre difficile la détermination si un changement de performance provient de la chimie ou de la morphologie.

Viscosité et traitement

Le caoutchouc liquide doit être dispersé efficacement avant que le système n’atteigne le stade où commence la séparation des phases.

Les matériaux à haute viscosité peuvent créer des limitations de mélange, en particulier lorsque la charge de caoutchouc augmente. Une mauvaise dispersion initiale peut produire de vastes domaines difficiles à distinguer de la morphologie générée naturellement lors du durcissement.

Pour cette raison, la viscosité du caoutchouc liquide, la température de mélange et le temps de séjour doivent être considérés ensemble plutôt que traités comme des variables de traitement distinctes.

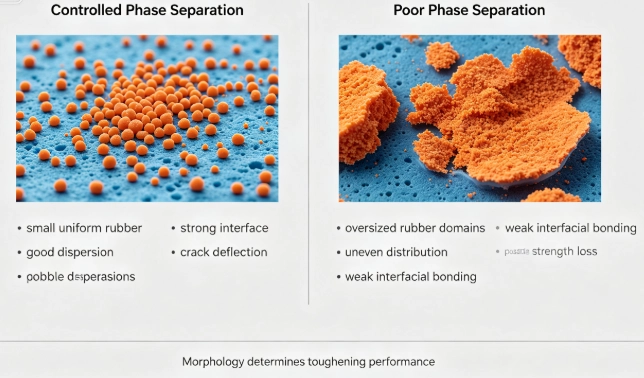

La séparation de phases n'est pas la même chose qu'une mauvaise compatibilité

L’une des erreurs les plus courantes dans le développement d’époxy modifiés au caoutchouc est de traiter chaque phénomène visible de séparation de phases comme une preuve d’incompatibilité.

Un époxy renforcé est intentionnellement un matériau multiphasé. La question n'est pas de savoir si la séparation se produit, mais quand elle se produit, quelle est la taille des domaines qui en résultent et si l'interface entre les phases peut transférer efficacement les contraintes .

Une formulation utile nécessite généralement trois étapes pour fonctionner ensemble :

1. Dispersion initiale — le caoutchouc liquide doit être réparti dans toute l'époxy non durcie.

2. Développement en phase contrôlée : le durcissement amène le caoutchouc à former des domaines discrets plutôt que des agglomérats incontrôlés.

3. Structure interfaciale stable — les phases caoutchouc et époxy doivent rester suffisamment liées pour transférer les contraintes pendant le chargement.

Si la première étape échoue, la morphologie finale peut contenir de gros agglomérats. Si la deuxième étape est mal maîtrisée, la taille du domaine peut devenir excessive. Si la troisième étape est faible, les particules de caoutchouc peuvent se comporter davantage comme des défauts que comme des éléments de renforcement.

Comment les variables de formulation CTBN affectent les performances de l'époxy

Pour les formulateurs sélectionnant un agent de renforcement CTBN , les paramètres utiles vont au-delà de l’identité chimique.

C'est également la raison pour laquelle les données des fournisseurs doivent être examinées parallèlement aux essais de formulation réels. Une fiche technique peut fournir la viscosité, la fonctionnalité et les spécifications de base des matériaux, mais elle ne peut pas prédire la morphologie exacte de chaque formulation époxy.

La gamme avancée de matériaux polyuréthanes d' Further comprend le CTBN, l'ATBN, le HTPB, le HTBN et d'autres polymères liquides réactifs, ce qui permet d'évaluer différentes chimies fonctionnelles terminales en fonction du système de résine plutôt que de traiter le caoutchouc liquide comme une seule catégorie de matériaux.

Quand les domaines du caoutchouc deviennent trop grands

Il existe une limite pratique à la séparation de phases bénéfique.

Si les domaines de caoutchouc se développent de manière excessive, ils peuvent réduire la surface portante effective de la matrice époxy. De grands domaines peuvent également créer des concentrations de contraintes et réduire la résistance à la traction ou le module.

Cela devient particulièrement important dans les systèmes nécessitant à la fois une résistance à la rupture et une résistance structurelle de l'époxy .

Une formulation doit donc être évaluée à l’aide de plusieurs indicateurs mécaniques plutôt que de la seule résistance aux chocs. Selon l'application, les mesures utiles peuvent inclure la ténacité à la rupture, la résistance à la traction, le module, l'allongement, la température de transition vitreuse et la résistance au cisaillement de l'adhésif.

Pour les adhésifs structurels, par exemple, une formulation qui gagne en résistance aux chocs mais perd trop de résistance à la chaleur peut ne pas constituer une amélioration en termes pratiques.

Séparation de phases dans différentes applications époxy

La morphologie souhaitée évolue selon l'application.

Dans les adhésifs époxy , la modification du caoutchouc est souvent utilisée pour améliorer la résistance au pelage, la résistance aux chocs et la tolérance aux charges dynamiques. La phase caoutchouc doit améliorer la dissipation de l’énergie sans compromettre l’adhésion ou la résistance à la chaleur.

Dans les matrices composites , la formulation doit équilibrer la ténacité avec la liaison des fibres, la viscosité du traitement et la résistance mécanique finale. Un excès de caoutchouc peut interférer avec le mouillage des fibres ou réduire la rigidité de la matrice.

Dans les revêtements , la flexibilité et la résistance aux fissures peuvent être plus importantes que la ténacité maximale à la rupture. La viscosité, l'aspect de la surface et le comportement au durcissement deviennent également importants.

Pour l'électronique et l'encapsulation, la formulation comporte une exigence supplémentaire : la modification ne peut pas introduire de changements inacceptables dans la stabilité thermique, l'isolation électrique ou le comportement de traitement. En outre, nous avons déjà discuté du HTPB dans l'enrobage et l'encapsulation électroniques , illustrant comment les polymères liquides réactifs peuvent être évalués en fonction des exigences du matériau final plutôt que comme additifs isolés.

Comment diagnostiquer un système instable à phases séparées

Lorsqu’un époxy durci donne des résultats incohérents, la première étape doit consister à distinguer la chimie de la formulation des problèmes de traitement.

Les signes qui méritent une enquête comprennent :

· Grandes différences de ténacité entre les lots

· Augmentation inattendue de la viscosité pendant le stockage

· Particules visibles ou régions troubles avant durcissement

· Perte significative de résistance à la traction après augmentation de la teneur en caoutchouc

· Forte dépendance des performances à la température de durcissement

· Faible pouvoir adhésif malgré une meilleure résistance aux chocs

La microscopie peut être particulièrement utile car les tests mécaniques en vrac ne montrent que le résultat final. L'analyse microscopique peut révéler si la phase caoutchouteuse est finement dispersée, largement distribuée ou présente sous forme de grands agglomérats.

Pour un programme de formulation, la comparaison de la morphologie avec la ténacité fournit souvent des informations plus utiles que la modification simultanée de plusieurs variables de formulation.

Choisir entre CTBN, ATBN et autres caoutchoucs liquides

Il n’existe pas de meilleur caoutchouc liquide universel pour chaque système polymère.

Le CTBN est fortement associé au durcissement des époxy car sa fonctionnalité carboxyle peut participer à la chimie des formulations époxy. L'ATBN peut être intéressant là où une fonctionnalité amino et un comportement réactionnel différent sont souhaitables. Le HTPB , en revanche, est à terminaison hydroxyle et est particulièrement pertinent pour les systèmes polyuréthanes où la fonctionnalité hydroxyle est associée à des isocyanates appropriés.

La distinction est clairement visible en comparant leurs groupes fonctionnels :

Par exemple, un formulateur développant un adhésif époxy devrait généralement commencer par CTBN pour le dépistage époxy ou ATBN plutôt que de sélectionner HTPB simplement parce que les trois sont des caoutchoucs liquides.

L'invention concerne également le HTPB , l'ATBN , le HTBN et le CTPB , permettant d'envisager différentes structures de caoutchouc liquide réactif en fonction de la chimie du polymère hôte.

Une approche pratique pour contrôler la morphologie des phases

Un processus de développement plus fiable consiste à modifier une variable majeure à la fois.

Pour un système époxy à base de CTBN, la sélection initiale peut porter sur :

1. Chargement CTBN et grade de viscosité.

2. Compatibilité époxy-caoutchouc avant durcissement.

3. Température de durcissement et temps de durcissement.

4. Taille et distribution finale du domaine du caoutchouc.

5. Résistance à la rupture par rapport aux propriétés de traction et thermiques.

L’objectif est d’identifier le point où la phase caoutchouteuse est suffisamment développée pour dissiper l’énergie de fracture sans devenir une phase molle dominante.

Cette approche est plus informative que la simple augmentation de la concentration en caoutchouc chaque fois que la ténacité est inférieure à l'objectif.

Pourquoi la sélection des fournisseurs est importante pour les systèmes époxy à phases séparées

Deux matériaux qualifiés de CTBN peuvent ne pas se comporter de manière identique dans une formulation. Les différences dans la distribution du poids moléculaire, la teneur en acrylonitrile, la fonctionnalité carboxyle, la viscosité et le contrôle de la fabrication peuvent affecter à la fois le traitement et la morphologie finale.

Pour les acheteurs industriels, l’évaluation du fournisseur ne doit donc pas se limiter au prix et au nom nominal du produit. Les informations importantes comprennent :

· Spécifications techniques et cohérence des lots

· Valeurs du groupe fonctionnel

· Plage de viscosité

· Stabilité de stockage

· Conditions de traitement recommandées

· Expérience d'application

· Disponibilité du support technique et de la personnalisation

Pour les programmes de formulation plus importants, l’accès à des matières premières cohérentes est particulièrement important car les changements dans les caractéristiques du caoutchouc peuvent apparaître comme des changements dans la formulation époxy elle-même.

De la séparation de phases à un meilleur durcissement de l'époxy

La séparation des phases du caoutchouc est mieux comprise comme un problème de morphologie contrôlée.

Les formulations les plus puissantes ne maximisent pas simplement la teneur en caoutchouc. Ils créent une matrice époxy stable contenant des domaines de caoutchouc bien répartis avec une interface efficace , permettant à la phase caoutchouc de participer à la dissipation des contraintes sans sacrifier les propriétés qui rendent l'époxy utile.

C'est pourquoi la sélection du CTBN doit être liée à la chimie de l'époxy, aux conditions de durcissement, à la viscosité du traitement et aux exigences mécaniques du produit fini.

Pour les formulateurs comparant différentes approches, l'étape suivante consiste souvent en une comparaison directe des agents de renforcement CTBN pour les systèmes de résine époxy , suivie de tests spécifiques à la formulation plutôt que de s'appuyer sur un classement générique des caoutchoucs liquides.
