Un adhésif qui fonctionne bien sous charge statique peut se comporter très différemment lorsqu'un joint collé est exposé à des cisaillements, pelages, vibrations, impacts ou cycles thermomécaniques répétés. Dans ces conditions, l’adhésif ne supporte pas simplement une charge. Il stocke et libère de manière répétée de l'énergie de déformation, redistribue les contraintes et résiste à l'initiation et à la croissance des fissures.
Cela fait de la sélection du caoutchouc liquide réactif plus qu'une question de savoir quel modificateur offre l'allongement ou la résistance aux chocs la plus élevée. Le matériau utile est celui qui peut développer une morphologie de caoutchouc appropriée, interagir efficacement avec la matrice adhésive, dissiper l'énergie mécanique et rester compatible avec les conditions de traitement et de durcissement requises. Un examen des matériaux en caoutchouc liquide réactif disponibles peut aider à établir les familles de matériaux pertinentes avant de passer au criblage spécifique à la formulation.
Le processus de sélection doit donc commencer par la condition de service plutôt que par le nom du produit. La question clé est la suivante : quel type de chimie du caoutchouc, de fonctionnalité, de poids moléculaire et de charge peut fournir la réponse requise à la charge dynamique réelle sans compromettre le reste du système adhésif ?
La défaillance dynamique de l’adhésif se développe souvent progressivement. Les petits défauts, vides, interfaces et zones de concentration locale de contraintes peuvent devenir des sites d'initiation de fissures. Une fois qu'une fissure se forme, des charges répétées peuvent la faire traverser la couche adhésive ou le long de l'interface adhésif-substrat.
Un caoutchouc liquide réactif peut modifier ce processus en introduisant une phase de caoutchouc dispersée dans le réseau polymère durci. En fonction de la chimie et de la morphologie, la phase caoutchouc peut favoriser une déformation localisée et une dissipation d'énergie autour d'une fissure en développement. La déflexion des fissures, la cavitation du caoutchouc, la déformation par cisaillement de la matrice et d'autres mécanismes de durcissement peuvent contribuer à améliorer la résistance à la croissance des fissures.
C’est pourquoi la résistance à la fatigue des adhésifs ne peut pas être prédite de manière fiable à partir de la seule résistance à la traction. Une formulation avec une résistance statique élevée peut encore connaître une croissance rapide des fissures de fatigue, tandis qu'une formulation un peu plus souple peut survivre à des charges répétées plus longtemps car elle dissipe plus efficacement l'énergie mécanique.
Sous chargement cyclique, les contraintes se concentrent autour des défauts et des fonds de fissures. Si le matériau environnant ne peut pas supporter la déformation locale, la fissure peut s'étendre à chaque cycle de chargement.
Un adhésif modifié au caoutchouc peut absorber une partie de cette énergie par déformation de la phase caoutchouteuse et de la matrice environnante. Mais l’objectif n’est pas simplement de ramollir l’adhésif. Un ramollissement excessif peut réduire le module, la force de cohésion, la résistance au fluage et la stabilité dimensionnelle.
La fenêtre de formulation utile est celle où la phase caoutchouc fournit une dissipation d’énergie suffisante tandis que la matrice continue conserve les propriétés mécaniques nécessaires au joint.
Pour cette raison, la propagation des fissures et le comportement à la rupture sont souvent des critères de sélection plus utiles que l'allongement à la rupture lorsque l'adhésif est soumis à des charges mécaniques répétées.
Un plastifiant non réactif peut augmenter la flexibilité en réduisant les interactions intermoléculaires ou en diminuant le comportement efficace de transition vitreuse d'un système polymère, mais il ne s'intègre pas nécessairement chimiquement dans le réseau durci. Selon la formulation, cela peut affecter la stabilité à long terme, la force de cohésion, la résistance à la migration et la durabilité environnementale.
Le caoutchouc liquide réactif est différent car ses groupes fonctionnels terminaux peuvent participer à la chimie de durcissement de l'adhésif. Le caoutchouc fait donc partie du réseau final dans une certaine mesure plutôt que d’agir uniquement comme une phase molle physiquement mélangée.
Cela fait de la fonctionnalité du terminal un paramètre de sélection critique. La compatibilité des groupes fonctionnels avec la résine et le système de durcissement détermine la manière dont le caoutchouc participe à la formation du réseau et comment se développe la morphologie finale.
La première étape de sélection du caoutchouc liquide réactif doit être la compatibilité chimique. Un modificateur performant dans une famille d’adhésifs ne peut pas être automatiquement transféré dans une autre.
Les groupes terminaux, la structure du squelette, la polarité, le poids moléculaire et la chimie de durcissement influencent tous le comportement du caoutchouc liquide pendant le mélange et le durcissement. Le modificateur doit donc être évalué dans le cadre de la formulation adhésive complète.
Le CTBN pour les adhésifs époxy est généralement envisagé lorsque l'objectif est d'augmenter la ténacité à la rupture tout en conservant la résistance et les caractéristiques thermiques d'une matrice époxy thermodurcie.

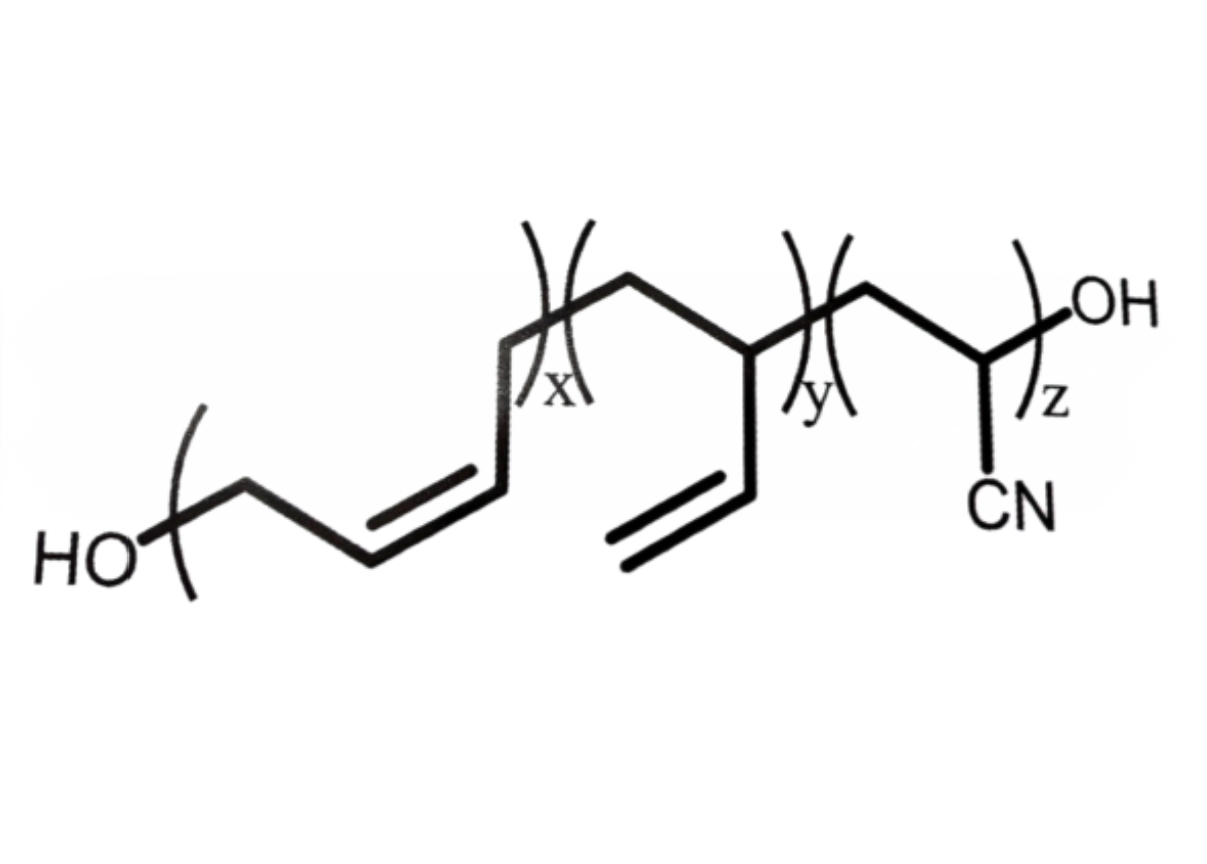

Le CTBN contient une fonctionnalité carboxyle et un squelette à base de butadiène. Sa teneur en acrylonitrile peut influencer la polarité, la viscosité, l'interaction de la résine et la morphologie formée lors du durcissement. Ces variables deviennent particulièrement importantes lorsque l’adhésif doit résister à des charges mécaniques répétées.
Le CTBN sélectionné doit donc être évalué par rapport à la résine époxy spécifique, à l'agent de durcissement, à la charge de caoutchouc, au programme de durcissement et à la morphologie cible. La compatibilité initiale ne suffit pas. La structure finale durcie détermine la manière dont la phase caoutchouc contribue à la résistance aux fissures.
L'ATBN pour les adhésifs époxy offre une autre approche de la modification du caoutchouc. Sa structure à terminaison amine crée des interactions différentes avec la résine époxy et les produits chimiques de durcissement par rapport au caoutchouc liquide à terminaison carboxyle.
Cette distinction peut affecter le comportement réactionnel, la séparation des phases, la liaison interfaciale et la structure du réseau durci. La même concentration de caoutchouc peut produire des résultats mécaniques différents selon la fonctionnalité du terminal et le reste de la formulation.
L'ATBN doit donc être sélectionné en fonction du système époxy complet plutôt que traité comme un substitut direct un pour un du CTBN.
Les adhésifs polyuréthane nécessitent une approche de sélection différente car la fonctionnalité hydroxyle peut réagir directement avec les isocyanates lors de la formation du polyuréthane.
HTPB fournit une chimie du polybutadiène à terminaison hydroxyle qui peut être incorporée dans des réseaux de polyuréthane. Sa fonctionnalité hydroxyle, son poids moléculaire, son indice d'hydroxyle et sa viscosité influencent l'équilibre NCO/OH, la structure du réseau, le comportement de traitement et les propriétés mécaniques finales.
Pour les formulations de polyuréthane dans lesquelles du caoutchouc liquide réactif est utilisé pour introduire de la flexibilité ou améliorer la résistance aux déformations répétées, le HTPB doit être évalué avec l'isocyanate sélectionné et la formulation globale NCO/OH.
Une fois la chimie compatible, l’architecture moléculaire devient l’une des variables de sélection les plus importantes. Deux caoutchoucs liquides basés sur des structures chimiques similaires peuvent se comporter différemment en raison des différences de poids moléculaire, de distribution du poids moléculaire, de fonctionnalité et de viscosité.
Le poids moléculaire a un effet direct sur la viscosité et peut donc influencer le mélange, la dispersion, le dégazage, la distribution et l'enrobage.
Un caoutchouc de poids moléculaire plus élevé peut nécessiter des températures de traitement plus élevées ou une plus grande énergie de mélange. Si la dispersion devient difficile, l'adhésif durci peut contenir des domaines de caoutchouc surdimensionnés ou des variations locales de composition qui agissent comme des régions faibles sous des charges répétées.
À l’autre extrémité de la gamme, le choix d’un matériau à faible viscosité uniquement pour des raisons de commodité de traitement ne garantit pas la réponse de trempe souhaitée. La structure moléculaire doit encore supporter la morphologie de phase et le comportement mécanique requis après le durcissement.
Pour cette raison, le poids moléculaire doit être évalué en même temps que la viscosité, la charge en caoutchouc, la compatibilité de la résine et les conditions de traitement plutôt que d'être considéré comme une spécification isolée.
La fonctionnalité détermine le nombre de groupes réactifs disponibles pour être incorporés dans le réseau polymère en développement. Cela peut influencer la densité des liaisons croisées, l’architecture du réseau, le comportement des phases et l’équilibre entre flexibilité et force de cohésion.
Un caoutchouc liquide monofonctionnel et un caoutchouc liquide difonctionnel ne doivent donc pas être traités comme des matériaux équivalents simplement parce qu'ils ont des squelettes similaires.
Dans les systèmes polyuréthane, la fonctionnalité hydroxyle affecte l’équilibre NCO/OH. Dans les systèmes époxy, les matériaux à terminaison carboxyle et amine peuvent interagir de différentes manières avec la résine et le système de durcissement.
La question importante n’est pas de savoir si un caoutchouc liquide a une fonctionnalité plus ou moins grande isolément. Il s'agit de savoir si sa fonctionnalité produit la structure de réseau requise pour la condition de chargement dynamique prévue.
Le « chargement dynamique » couvre plusieurs conditions mécaniques différentes. Un joint soumis à des millions de cycles de vibrations de faible amplitude présente un environnement de défaillance différent d'un joint exposé à des impacts répétés ou à une déformation importante par pelage.
Le choix du matériau doit donc être lié au mode de contrainte dominant.
En cisaillement cyclique, la couche adhésive se déforme de manière répétée dans la direction du cisaillement. Les défauts locaux et les discontinuités géométriques peuvent générer des concentrations de contraintes qui initient progressivement des dommages par fatigue.
Un modificateur de caoutchouc approprié doit assurer une dissipation d’énergie contrôlée tout en conservant une résistance de cohésion adéquate. La morphologie du domaine du caoutchouc, le module de la matrice et l'adhésion interfaciale du caoutchouc-matrice influencent tous cet équilibre.
Pour ces applications, les essais de cisaillement ou de fatigue cycliques sont plus informatifs qu'une seule valeur de cisaillement par recouvrement, car la condition de service est définie par des charges répétées plutôt que par une charge maximale.
Le pelage et la flexion produisent des déformations très localisées, en particulier près des bords des zones collées. Les assemblages flexibles peuvent donc nécessiter un équilibre module-ténacité différent de celui des joints structurels rigides.
Un modificateur de caoutchouc réactif peut aider à s'adapter aux déformations répétées, mais une teneur excessive en caoutchouc peut réduire la résistance de cohésion et augmenter le fluage.
L'évaluation doit reproduire le taux de pelage réel, la température, la géométrie du joint et le nombre de cycles attendus pendant le service.
Les charges d'impact produisent une déformation rapide et des contraintes locales élevées. L’adhésif doit dissiper l’énergie suffisamment rapidement pour éviter la croissance instable des fissures.
Pour les systèmes résistants aux chocs, la phase caoutchouc doit interagir efficacement avec la matrice et créer des mécanismes de dissipation d’énergie utiles sans provoquer de perte excessive de rigidité.
La résistance aux chocs doit donc être prise en compte parallèlement aux données de comportement à la rupture et à la fatigue plutôt que d'être utilisée comme seule base pour sélectionner un modificateur de caoutchouc réactif.
Les vibrations peuvent exposer un adhésif à un très grand nombre de cycles de chargement relativement petits. Au fil du temps, même de petites quantités de dommages peuvent s’accumuler et éventuellement conduire à une rupture de cohésion ou d’interface.
Les variables pertinentes peuvent inclure la croissance des fissures de fatigue, le comportement d'amortissement, la résistance de cohésion et la stabilité de l'interface caoutchouc-matrice.
Une formulation qui donne de bons résultats lors d'un court essai de traction ou de cisaillement peut donc nécessiter une validation supplémentaire avant d'être utilisée dans un environnement vibratoire à long terme.
Charge dynamique | Principale préoccupation | Variables importantes du caoutchouc | Évaluation utile |
Cisaillement cyclique | Initiation et croissance de fissures | Fonctionnalité, morphologie, chargement | Essais de fatigue, de cisaillement et de rupture |
Pelage et flexion | Concentration de contrainte localisée | Flexibilité, poids moléculaire, chargement | Fatigue au pelage et flexions répétées |
Impact | Absorption d'énergie rapide | Morphologie du caoutchouc, interaction matricielle | Essais d'impact et de rupture |
Vibration | Dommages causés par la fatigue à long terme | Morphologie, amortissement, force de cohésion | Essais de fatigue cyclique et de vibration |
Cyclisme thermomécanique | Expansion et contraction répétées | Compatibilité, structure du réseau, Tg | Cyclage thermique et DMA |
La comparaison montre pourquoi il n’existe pas de « meilleur » caoutchouc liquide universel pour les adhésifs dynamiques. Le modificateur approprié dépend du mécanisme de rupture dominant, de la composition chimique de l'adhésif, de la conception du joint et de l'environnement d'utilisation.
L’augmentation de la teneur en caoutchouc n’améliore pas automatiquement la durabilité dynamique. À faible charge, la phase de caoutchouc peut être insuffisante pour assurer une dissipation d'énergie significative. À une charge plus élevée, une teneur excessive en phase molle peut réduire le module, la force de cohésion, la stabilité thermique et la résistance dimensionnelle.
La plage utile est donc normalement une fenêtre de formulation plutôt qu'un niveau de chargement fixe.
Trois facteurs doivent être considérés ensemble :
· Chargement du caoutchouc et concentration résultante de la phase dispersée
· Taille et répartition du domaine du caoutchouc après durcissement
· Adhérence entre la phase caoutchouc et la matrice polymère continue
Une formulation peut contenir la « bonne » quantité de caoutchouc tout en conservant des performances médiocres si les domaines de caoutchouc sont trop grands, mal répartis ou faiblement liés à la matrice.
La trempe dynamique dépend fortement de la morphologie créée lors de la polymérisation. La phase caoutchouc doit être suffisamment dispersée pour interagir avec les fissures en développement, tandis que la taille du domaine et les caractéristiques interfaciales doivent rester appropriées à la chimie de la matrice.
C’est pourquoi la morphologie de la phase caoutchouc doit être traitée comme un résultat de formulation plutôt que comme une simple propriété de la matière première.
La température de durcissement, la vitesse de durcissement, la composition de la résine, le poids moléculaire, la charge en caoutchouc et l'historique du traitement peuvent tous influencer la séparation des phases. Deux formulations contenant le même caoutchouc liquide peuvent donc produire des structures durcies différentes et des performances en fatigue différentes.
Un modificateur de caoutchouc qui fonctionne dans une formulation de laboratoire peut toujours ne pas convenir à la production si sa viscosité crée des problèmes de traitement.
Le caoutchouc liquide à haute viscosité peut augmenter le couple de mélange, prolonger le temps de mélange, compliquer le dégazage et rendre la distribution automatisée plus difficile. Ces effets deviennent de plus en plus importants à mesure que la charge de caoutchouc augmente.
La fenêtre de sélection pratique doit donc comprendre :
· Viscosité initiale et viscosité après mélange de résine
· Température de mélange et cisaillement requis
· Limites de l'équipement de distribution
· Comportement au dégazage
· Durée de vie en pot et stabilité au stockage
· Cinétique de guérison
· Dispersion finale du caoutchouc
Cela est important lorsqu’une formulation passe du développement en laboratoire à la production industrielle. Un matériau qui peut être dispersé manuellement dans un petit lot peut ne pas offrir la même cohérence en cas de mélange automatisé ou de distribution à haut débit.
Paramètre | Pourquoi c'est important | Questions à poser |
Fonctionnalité du terminal | Détermine la participation chimique au durcissement | Est-ce que cela correspond à la chimie de l'adhésif ? |
Poids moléculaire | Influence la viscosité et la morphologie | Peut-il être traité au chargement requis ? |
Répartition du poids moléculaire | Peut affecter la cohérence et le comportement des phases | La répartition entre lots est-elle maîtrisée ? |
Viscosité | Affecte directement le traitement | Le processus de production peut-il le gérer ? |
Teneur en acrylonitrile | Influence la polarité et l’interaction du CTBN | Le niveau convient-il à la formulation époxy ? |
Chargement du caoutchouc | Contrôle la concentration en phase molle | Où est l’équilibre entre ténacité et aptitude au traitement ? |
Comportement de guérison | Détermine le développement du réseau | Le caoutchouc modifie-t-il le durcissement prévu ? |
Morphologie des phases | Influence le comportement à la fracture | La dispersion est-elle uniforme et reproductible ? |
Adhérence interfaciale | Affecte le transfert de stress | Un décollement prématuré se produira-t-il ? |
Pour les achats industriels, ces propriétés doivent être étayées par un contrôle qualité fiable des lots et des données analytiques cohérentes. Le contrôle par le fournisseur des caractéristiques moléculaires, de la fonctionnalité, de la viscosité et d’autres spécifications critiques peut être tout aussi important que la performance nominale d’un seul lot de laboratoire.
Un processus de sélection plus fiable commence par les conditions de service de l'adhésif et remonte vers les spécifications du matériau.
1. Définissez le profil de charge dynamique. Identifiez si le joint subira un cisaillement cyclique, un pelage, un impact, une vibration, un cycle thermique ou une combinaison de ces conditions. La fréquence, l'amplitude, la température et les cycles de service attendus doivent être enregistrés autant que possible.
2. Identifiez le mode de défaillance dominant. Déterminez si la principale préoccupation est l’amorçage de fissures, la propagation de fissures, la rupture cohésive, la rupture interfaciale, la déformation excessive ou l’accumulation de fatigue.
3. Faites correspondre la fonctionnalité du terminal à la composition chimique de l'adhésif. CTBN et ATBN peuvent être envisagés pour les systèmes époxy, tandis que HTPB est pertinent pour la chimie des polyuréthanes. Les groupes fonctionnels doivent être évalués par rapport à la résine complète et au système de durcissement.
4. Définissez la fenêtre de traitement. Définissez la viscosité, la température de mélange, les conditions de distribution, la durée de vie en pot et les exigences de durcissement acceptables avant de sélectionner le grade final.
5. Écran du poids moléculaire et de la fonctionnalité. Comparez les candidats en fonction du poids moléculaire, de la distribution du poids moléculaire, de la fonctionnalité terminale, de la viscosité et d'autres spécifications critiques plutôt que de vous fier uniquement aux noms de produits.
6. Optimisez ensemble les conditions de chargement et de durcissement. La concentration du caoutchouc, le calendrier de durcissement, la séparation des phases et la morphologie finale sont interconnectés. La modification d'une variable peut modifier les performances de la formulation complète.
7. Testez dans des conditions dynamiques réalistes. La résistance à la traction ou au cisaillement en un seul point n’est pas suffisante pour un adhésif dynamique. Utilisez des tests cycliques, de fatigue, de pelage, d'impact, de vibration ou thermomécaniques qui reproduisent l'environnement de service attendu.
Pour les formulations complexes, l’assistance technique du fournisseur peut également être utile pour comparer les spécifications des matériaux, les conditions de traitement et les exigences spécifiques à l’application avant de passer à des essais à plus grande échelle.
Cette approche réduit le risque de sélection d'un caoutchouc car elle améliore une propriété de laboratoire tout en créant des problèmes de traitement, de structure de réseau ou de performances en fatigue à long terme.
Les ensembles automobiles et de machines peuvent subir des vibrations, des chocs, des changements de température et des charges mécaniques répétées. Les adhésifs utilisés dans ces environnements peuvent nécessiter un équilibre entre ténacité, résistance à la fatigue, adhérence et cohérence de fabrication.
Le modificateur approprié dépend de la chimie de l'adhésif, du substrat, de la géométrie du joint et du cycle de service attendu. Une qualité de caoutchouc doit donc être évaluée dans l'adhésif complet plutôt que sélectionnée uniquement à partir de ses données mécaniques autonomes.
Le collage structurel nécessite généralement une force de cohésion et une stabilité dimensionnelle élevées, c'est pourquoi la modification du caoutchouc doit être soigneusement contrôlée.
L'objectif est d'augmenter la résistance à la rupture sans réduire la capacité portante de l'adhésif durci au-delà des limites acceptables. Dans ces systèmes, la résistance à la fatigue des adhésifs et le comportement de propagation des fissures peuvent fournir des informations plus utiles que les seules données d’allongement.
Les assemblages électroniques et électriques peuvent subir des vibrations, des cycles thermiques et une dilatation différentielle entre des matériaux ayant des coefficients de dilatation thermique différents.
Pour ces applications, la modification du caoutchouc doit être prise en compte parallèlement à la résistance à l'humidité, au comportement thermique, au retrait de durcissement, aux exigences électriques et à la conformité mécanique.
Les applications de collage et d'étanchéité flexibles impliquent souvent des déformations répétées plutôt qu'une seule charge mécanique élevée. La formulation peut donc nécessiter une flexibilité et une résistance contrôlées aux dommages causés par la fatigue tout en maintenant l'adhérence sur de longues périodes de service.
Ici, la relation entre la charge du caoutchouc, le module, la récupération, la morphologie et la résistance de cohésion devient particulièrement importante.
Il n’existe pas de spécification unique définissant le caoutchouc liquide réactif idéal pour chaque application d’adhésif dynamique. Le choix approprié dépend de la manière dont l'adhésif se déforme, de l'endroit où les dommages sont susceptibles de se produire, de la manière dont les fissures se propagent et de la manière dont la phase caoutchouc interagit avec la matrice durcie.
Pour les adhésifs époxy, CTBN et ATBN proposent différentes voies chimiques de modification du caoutchouc. Pour les systèmes polyuréthane, HTPB introduit une fonctionnalité hydroxyle qui peut participer à la formation du réseau. Au sein de chaque famille de matériaux, le poids moléculaire, la fonctionnalité, la viscosité, la charge et la compatibilité de la formulation peuvent modifier considérablement le résultat final.
L’approche la plus fiable consiste à commencer par la charge de service et le mécanisme de défaillance dominant, puis à remonter jusqu’aux paramètres chimiques et de formulation du caoutchouc requis. Lorsque la sélection du caoutchouc liquide réactif est traitée comme un problème de conception de système plutôt que comme une simple comparaison de produits, l'adhésif obtenu peut être optimisé non seulement pour sa résistance, mais également pour sa cohérence de traitement et ses performances à long terme sous des charges mécaniques répétées.
English
English
Spanish
Russian
Arabic
French
German
Portuguese
Turkish
Dutch
Polish
Korean
Vietnamese
Indonesian
07. Jul, 2026
