Le caoutchouc HTPB standard se dégrade facilement sous une chaleur élevée et manque de forte adhérence. Les chimistes résolvent ces problèmes en explorant diverses formes dérivées du HTPB (polybutadiène à terminaison hydroxyle) . L'hydrogénation du squelette élimine les doubles liaisons pour augmenter la résistance thermique et la clarté. Pendant ce temps, l’époxydation ajoute des cycles oxirane réactifs, améliorant ainsi l’adhésion de surface et la co-réactivité. Les industries s'appuient sur diverses formes dérivées de HTPB (polybutadiène à terminaison hydroxyle) pour les environnements exigeants.
· Le HTPB hydrogéné crée des liaisons simples stables. Cette modification bloque les dommages causés par la lumière du soleil et maintient les appareils électroniques extérieurs clairs.
· Le HTPB époxydé ajoute des anneaux d'oxygène réactifs. Ces anneaux améliorent la résistance de la colle sur les surfaces en verre, en aluminium et en acier.
· Les formulateurs ajoutent du HTPB époxydé aux résines fragiles. Les particules de caoutchouc flexibles absorbent les chocs et évitent les fissures du matériau.
· Shanghai Further New Material Technology Co., Ltd. fournit une gamme complète de produits HTPB . Nous pouvons personnaliser le HTPB conformément aux scénarios d'application et aux exigences des spécifications des clients, y compris le HTPB monofonctionnel , hydrogéné et époxydé.
Les ingénieurs chimistes modifient fréquemment les squelettes du polybutadiène liquide pour créer des matériaux spécialisés hautes performances. Ils synthétisent diverses formes dérivées de HTPB (polybutadiène à terminaison hydroxyle) pour surmonter la sensibilité thermique et la faiblesse chimique standard. Ces modifications chimiques ciblées modifient la structure fondamentale du polymère pour les environnements industriels exigeants.
L’hydrogénation ajoute de l’hydrogène gazeux directement à travers les doubles liaisons carbone-carbone insaturées dans la chaîne polymère. Les catalyseurs en métaux nobles accélèrent cette réaction chimique sous des réglages de température et de pression contrôlés. Le processus chimique convertit complètement les doubles liaisons vulnérables en liaisons simples stables.
L'élimination de ces doubles liaisons évite une grave oxydation thermique et une dégradation due à la lumière du soleil au fil du temps. Le squelette entièrement saturé maintient une stabilité chimique exceptionnelle lors d’expositions environnementales difficiles. De plus, le caoutchouc liquide conserve une grande flexibilité à des températures de fonctionnement extrêmement basses.
L'époxydation introduit des atomes d'oxygène actif dans le squelette du polybutadiène pour former des cycles oxirane réactifs. Les transformateurs chimiques mélangent des peracides organiques avec le caoutchouc liquide pour déclencher cette conversion précise. La réaction cible des doubles liaisons spécifiques tout en préservant les groupes hydroxyles terminaux clés.
Ces anneaux oxirane ajoutés augmentent considérablement l’énergie de surface et la réactivité structurelle. Les nouveaux groupes chimiques permettent des réactions de durcissement secondaires avec les résines époxy conventionnelles. Par conséquent, les formulateurs de résine choisissent diverses formes dérivées de HTPB (polybutadiène à terminaison hydroxyle) pour améliorer l'adhérence sur des substrats difficiles comme le verre, l'acier et l'aluminium.

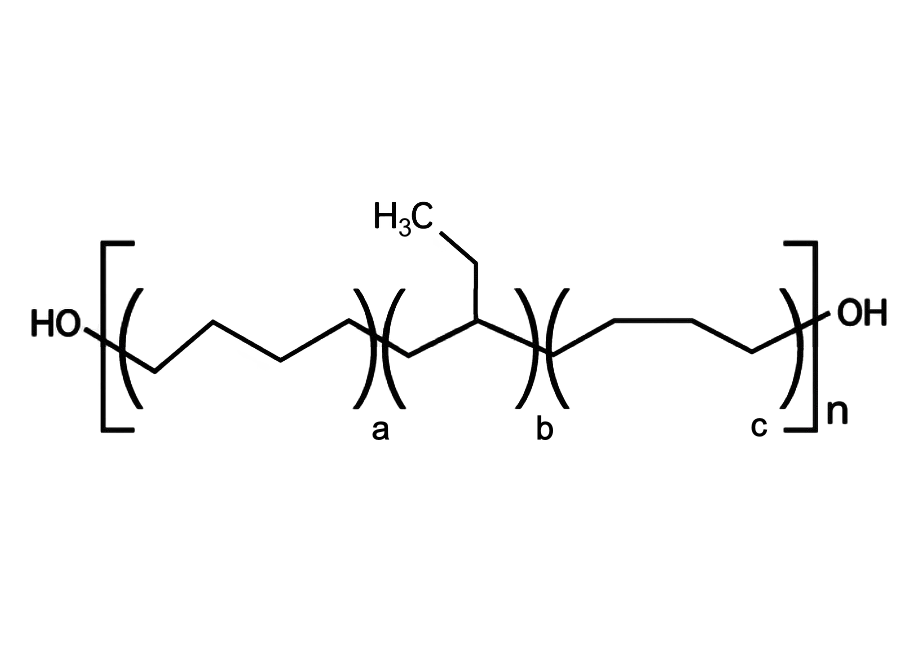

Le polybutadiène hydrogéné à terminaison hydroxyle (H-HTPB) offre des caractéristiques chimiques uniques que le polybutadiène standard ne peut égaler. L'élimination des doubles liaisons du squelette modifie complètement le comportement physique du polymère. Par conséquent, le matériau excelle dans les environnements opérationnels extrêmes.
Les polymères insaturés se dégradent rapidement lorsque la lumière du soleil et l’oxygène attaquent les doubles liaisons vulnérables. L'hydrogénation convertit ces doubles liaisons en liaisons simples stables. Ce squelette d'hydrocarbure saturé protège le polymère contre la photo-oxydation et la dégradation thermique.
Des liaisons simples stables empêchent la scission et la réticulation du squelette lors d’une exposition prolongée à la lumière ultraviolette.
Les molécules d’eau ne parviennent pas non plus à briser la chaîne polymère hydrophobe. Les revêtements et mastics industriels utilisant du H-HTPB maintiennent l’intégrité structurelle dans des conditions de forte humidité. Le matériau résiste à l’absorption d’humidité, aux environnements acides et à l’exposition alcaline pendant des durées de vie opérationnelles prolongées.
Les caoutchoucs liquides standards foncent et jaunissent sous l’effet de la chaleur et du soleil. Le squelette entièrement saturé du H-HTPB élimine les chromophores absorbant la lumière. Cette structure claire permet une transmission complète de la lumière visible sans distorsion des couleurs.
Le caoutchouc conserve également une flexibilité physique élevée dans les environnements cryogéniques. Le polymère présente une température de transition vitreuse très basse, tombant souvent en dessous de -60 degrés Celsius. Le squelette non cristallin empêche le raidissement et la fragilisation dans les environnements surgelés.
Les fabricants d'écrans s'appuient fortement sur le H-HTPB pour produire des adhésifs liquides optiquement transparents (LOCA). Les formulateurs incorporent des résines de polybutadiène hydrogénées directement dans les mélanges adhésifs en tant qu'agents plastifiants efficaces. Ces résines réduisent les contraintes internes pendant le durcissement tout en conservant une transparence élevée.
Scène | Rôle chimique/réaction | Objectif dans l’électronique d’affichage |
Précurseur intermédiaire | A réagi avec des diisocyanates aliphatiques/aromatiques et coiffé avec des (méth)acrylates fonctionnalisés par hydroxyle (par exemple, HEMA) | Prépare les dérivés d'uréthane (méth)acrylate pour la formulation |
Ingrédient oligomère essentiel | Forme des oligomères d'uréthane (méth)acrylate multifonctionnels | Fonctionne comme un composant central durcissable aux UV dans le LOCA à index adapté |
Amélioration des performances | Fournit un indice de réfraction d'environ 1,5 et une résistance élevée à l'oxydation | Assure la clarté optique et la liaison structurelle entre les panneaux d'affichage et le verre |
Les chimistes modifient les groupes hydroxyles terminaux du H-HTPB pour former des oligomères photopolymérisables. Ces polymères fonctionnalisés correspondent à l'indice de réfraction des couvercles en verre et des écrans tactiles. Les dispositifs optoélectroniques bénéficient d’une forte résistance aux chocs, d’une clarté visuelle non jaunissante et d’une défense permanente contre l’humidité.

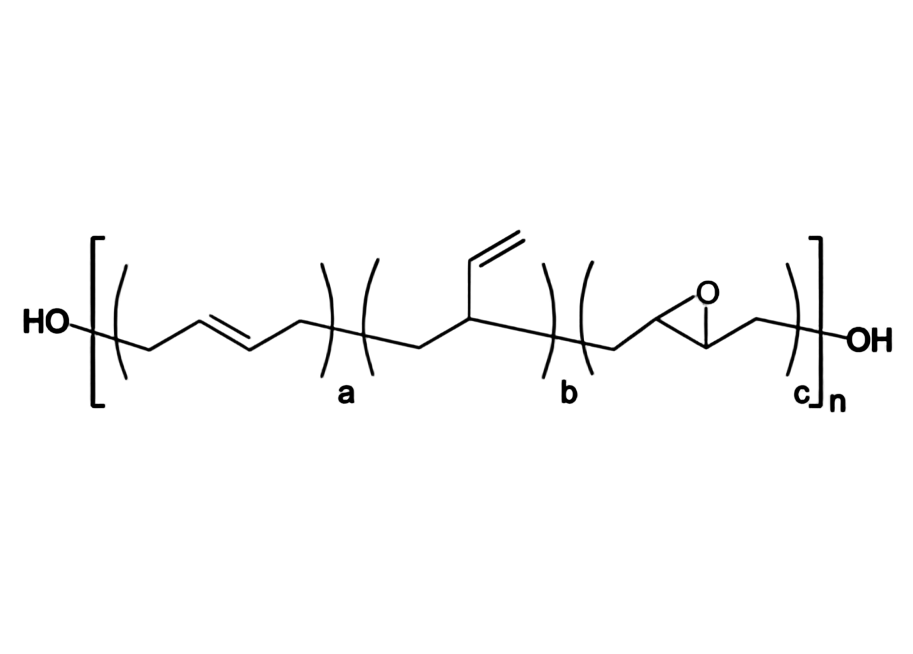

Le polybutadiène époxydé à terminaison hydroxyle (EHTPB) offre des avantages fonctionnels remarquables pour les formulations de polymères avancées . La modification chimique ajoute des anneaux oxirane réactifs le long du squelette du caoutchouc liquide. Cette conversion modifie considérablement les caractéristiques physiques, la réactivité chimique et les performances mécaniques.
Les chimistes contrôlent la teneur en oxygène de l’oxirane pendant la synthèse pour ajuster avec précision les caractéristiques des matériaux. Des niveaux d'époxy plus élevés augmentent l'attraction moléculaire à travers les chaînes de polymère liquide. Par conséquent, le comportement de traitement et les propriétés mécaniques durcies changent en fonction des taux de conversion.
Propriété/Système | Impact de l'augmentation de la conversion de l'époxydation |
Viscosité et traitement | La viscosité augmente considérablement avec une conversion plus élevée, emprisonnant l'air et obstruant la libération des bulles (particulièrement prononcée au-dessus de 10 % de conversion). |
Mécanique PU soignée | - Résistance à la traction : Augmente considérablement (d'environ 240 % à 10 % de conversion) en raison d'une densité de réticulation plus élevée. - Allongement : Chute à ~50 % à 5 % de conversion et conserve ~70 % de cette valeur à 10 % lorsque les liaisons flexibles 1,4-cis se transforment en anneaux époxy rigides. |
PU chargé (PU-F) Mécanique | - Résistance à la traction : Reste stable jusqu'à 20% de conversion, puis augmente de près de 200% à 30% de conversion. - Allongement : Maintient une déformation relativement élevée (~80 %) jusqu'à 10 %, mais diminue fortement jusqu'à ~20 % à une conversion de 20 à 30 % en raison d'une sur-réticulation et de la fragilisation du réseau. |
Une teneur plus élevée en oxirane introduit des sites de réaction secondaires pour les agents de durcissement amine ou anhydride d'acide. Ces groupes oxirane réagissent aux côtés des groupes fonctionnels hydroxyles terminaux . Les formulateurs créent des réseaux tridimensionnels denses avec une stabilité structurelle exceptionnelle.
Les squelettes non polaires en polybutadiène non modifié ont du mal à se lier aux surfaces polaires. L’époxydation résout ce mécanisme de défaillance de l’adhésif central grâce à une altération de la structure chimique.
· Mécanisme d'amélioration : L'époxydation transforme les doubles liaisons insaturées en anneaux polaires oxirane sur le squelette du polymère. Cette modification sélective élève la polarité globale du polymère, permettant ainsi des interactions polaires plus fortes avec des surfaces hautement polaires.
· Améliorations de l'adhésion interfaciale : la fonctionnalité polaire ajoutée augmente la compatibilité de la matrice avec les additifs polaires et améliore l'adhésion interfaciale.
· Gains quantitatifs de résistance au cisaillement : lors d'essais de cisaillement par recouvrement sur des substrats polaires comme l'époxy, une formulation de polyuréthane HTPB époxydé à 30 % a atteint près de trois fois la résistance au cisaillement par rapport au HTPB-PU non modifié .
Les groupes oxirane polaires créent des liaisons hydrogène avec des groupes hydroxyles de surface sur les oxydes métalliques et le verre. Les chaînes en polymère résistent aux forces physiques de pelage sous des contraintes élevées. Les ingénieurs chimistes utilisent cette forte liaison interfaciale pour éliminer les étapes d’apprêt de surface lors des applications d’adhésif.
Les résines époxy standards offrent une rigidité élevée mais souffrent d'une grande fragilité. L’incorporation d’EHTPB dans des matrices époxy rigides crée un domaine caoutchouteux séparé en microphases. Ces micro-domaines absorbent l'énergie cinétique lors d'impacts mécaniques soudains. Les particules de caoutchouc flexibles empêchent efficacement la propagation des fissures à travers la matrice durcie.
Le caoutchouc liquide polybutadiène époxydé durcit les résines thermodurcies rigides sans diminuer la résistance à la chaleur ou les performances d'isolation électrique.
Les systèmes d'encapsulation électrique exigent une faible contrainte interne pendant le cycle thermique. Les fabricants d'électronique déploient des composés d'enrobage modifiés par EHTPB pour protéger les micropuces sensibles. La phase caoutchouteuse réduit les forces de retrait pendant le durcissement, empêchant ainsi la fissuration des composants internes sous des températures de fonctionnement extrêmes.
Les ingénieurs chimistes évaluent les conditions de fonctionnement spécifiques avant de choisir une modification du squelette en caoutchouc liquide. Le polybutadiène standard offre une flexibilité , mais les applications spécialisées nécessitent des performances chimiques améliorées.
Le tableau ci-dessous met en évidence les différences de performances entre trois types de caoutchouc liquide polybutadiène.
Propriété de performances | HTPB standard | HTPB hydrogéné (H-HTPB) | HTPB époxydé (EHTPB) |
Stabilité UV et thermique | Pauvre | Remarquable | Modéré |
Adhérence au substrat polaire | Faible | Faible | Exceptionnel |
Clarté optique | Jaunit avec le temps | Clairement en permanence | Standard |
Co-réactivité de la matrice époxy | Aucun | Aucun | Haut |
Température de transition vitreuse | Très bas ( -70°C ) | Faible ( -60°C ) | Modéré ( -40°C à -15°C ) |
La sélection du bon polymère polybutadiène dépend directement des exigences finales de l’application. Les développeurs de produits étudient l’exposition environnementale et les besoins en matière de liaison mécanique pour prendre leur décision. Les formulateurs analysent diverses formes dérivées de HTPB (polybutadiène à terminaison hydroxyle) pour résoudre des problèmes de performances spécifiques dans les systèmes thermodurcissables standard.
· Choisissez le HTPB hydrogéné (H-HTPB) lors de la conception d'appareils électroniques extérieurs, d'adhésifs liquides optiquement transparents ou de mastics cryogéniques. La structure saturée résiste au jaunissement, à l’exposition au soleil et à la dégradation par l’humidité sur de longues périodes.
· Choisissez le HTPB époxydé (EHTPB) lors de la fabrication d'adhésifs structurels, de composés d'enrobage d'encapsulation électronique ou de composites époxy renforcés. Les anneaux oxirane réactifs augmentent la polarité du polymère et forment de fortes liaisons chimiques avec le métal et le verre.
Faire correspondre la chimie de base aux exigences opérationnelles garantit une durée de vie maximale du produit et une fiabilité mécanique.
Les dérivés de polybutadiène modifiés transforment le caoutchouc liquide de base en matériaux techniques solides. Le H-HTPB hydrogéné offre une vision claire, une durabilité UV et des performances flexibles dans les environnements extérieurs froids. Pendant ce temps, l'EHTPB époxydé ajoute une ténacité cruciale, une adhérence polaire et une force de réticulation profonde pour le collage du métal et du verre.
Les formulateurs chimiques s'appuient sur diverses formes dérivées de HTPB (polybutadiène à terminaison hydroxyle) pour résoudre les problèmes de matériaux difficiles dans l'électronique moderne.
Le HTPB hydrogéné élimine les doubles liaisons pour maximiser la stabilité UV et la clarté optique. Le HTPB époxydé ajoute des anneaux oxirane pour améliorer l’adhésion de surface et la réactivité avec les résines époxy.
L'hydrogénation convertit les doubles liaisons réactives carbone-carbone en liaisons simples saturées. Cette modification chimique bloque la photo-oxydation, prévient la dégradation thermique et arrête le jaunissement à long terme sous une lumière intense du soleil.
Le HTPB époxydé introduit des domaines de caoutchouc flexibles dans les matrices époxy fragiles. Ces particules de caoutchouc absorbent l'énergie d'impact, arrêtent la propagation des fissures et améliorent considérablement l'adhérence du substrat.
English
English
Spanish
Russian
Arabic
French
German
Portuguese
Turkish
Dutch
Polish
Korean
Vietnamese
Indonesian
07. Jul, 2026
